旋膜式除氧器，是一種最新型熱力式除氧器，曾獲電力部新科技新產品科技攻關成果創新獎，被列為電力部重點推廣產品。旋膜式除氧設備主要由除氧塔頭、除氧水箱兩大件以及接管和外接件組成，其主要部件除氧器（除氧塔頭）是由外殼、新型旋膜器（起膜管）、淋水篦子、蓄熱填料液汽網等部件組成。

中文名：旋膜式除氧器

產品優點

旋膜式除氧器具有以下優點：1：除氧效率高，給水含氧量合格率。大氣式除氧器給水含氧量應小于15цɡ/L，壓力式除氧器給水含氧量應小于7цɡ/L。

2：運行穩定，無震動?？蛇m用于負壓?jiǎn)?dòng)、滑壓運行，減免了啟動和運行中的人工繁雜調節操作。

3：適應性能好，對水質、水溫要求不苛刻等優點外，且可短期超出力50%左右運行。

4：排汽量小，耗能少。

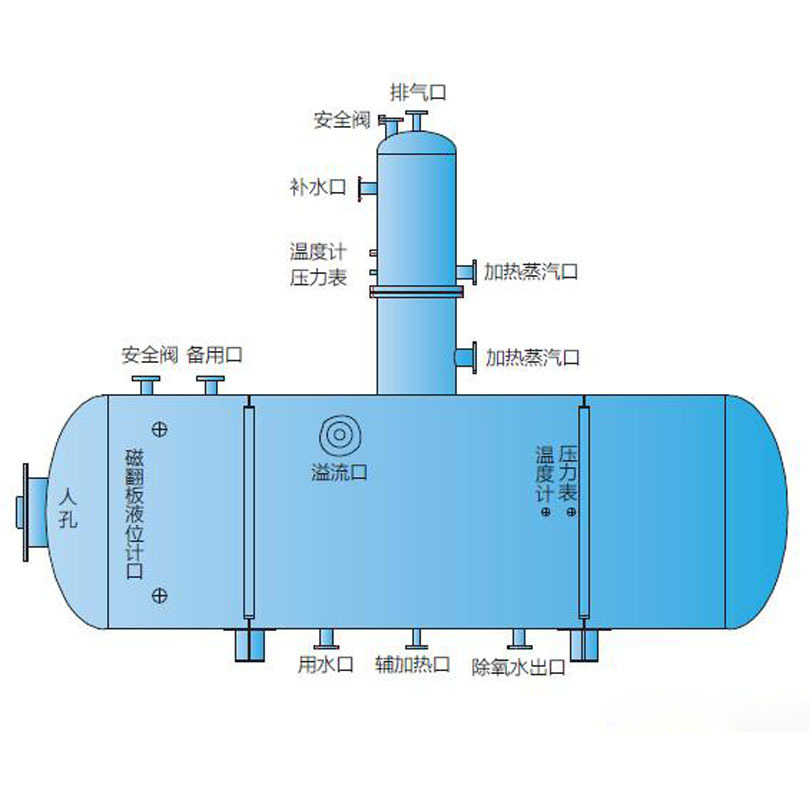

產品結構

下面向您著重介紹除氧塔頭的結構原理.

1.外殼:是由筒身和沖壓橢圓形封頭焊制成.，中、小低壓除氧器配有一對法蘭聯接上下部,供裝配和檢修時使用,高壓除氧器留配有供檢修的人孔.

2.旋膜器組:由水室、汽室、旋膜管、凝結水接管、補充水接管和一次進汽接管組成.凝結水、化學補水、經旋膜器呈螺旋狀按一定的角度噴出,形成水膜裙,并與一次加熱蒸汽接管引進的加熱蒸汽進行熱交換,形成了一次除氧,給水經過淋水篦子與上升的二次加熱蒸汽接觸被加熱到接近除氧器工作壓力下的飽和溫度即低于飽和溫度2-3℃,并進行粗除氧.一般經此旋膜段可除去給水中含氧量的90-95%左右.

3.淋水篦子:是由數層交錯排列的角形鋼制作組成,經旋膜段粗除氧的給水在這里進行二次分配,呈均勻淋雨?duì)盥涞窖b在其下的液汽網上.

4.蓄熱填料液汽網:是由相互間隔的扁鋼帶及一個圓筒體,內裝一定高度特制的不銹鋼絲網組成,給水在這里與二次蒸汽充分接觸,加熱到飽和溫度并進行深度除氧目的,低壓大氣式除氧器低于10ug/L、高壓除氧器低于5ug/L(部頒標準分別為15ug/L、7ug/L).

5.水箱除過氧的給水匯集到除氧器下部容器即水箱內,除氧水箱內裝有最新科學設計的強力換熱再沸騰裝置,該裝置具有強力換熱,迅速提升水溫,更深度除氧,減小水箱振動,降低口音等優點,提高了設備的使用壽命,保證了設備運行的安全可靠性.

產品數據

1：除氧器的出力，水箱容積選定。

2：除氧器 附件選定（常規配套為：安全閥、壓力表、溫度表、水位計、滾體裝置、水封筒）。

3：除氧器安裝高度（分低位和高位，一般為高位安裝，低位安裝需要加裝防汽蝕消除裝置。

基本資料

旋膜式除氧器又稱熱力式除氧器，是鍋爐及供熱系統關鍵設備之一，如除氧器除氧能力差，將對鍋爐給水管道、省煤器和其它附屬設備的腐蝕造成的嚴重?fù)p失，引起的經濟損失將是除氧器造價的幾十或幾百倍，電力部因此對除氧器含氧量提出了部分標準，即大氣式除氧器給水含氧量應小于15цɡ/L,壓力式除氧器給水含氧量應小于7цɡ/L。

除氧定律

1、蓋呂薩克定律

在壓強不變的時候，一定質量的氣體的溫度每升高1°c,其體積的增加量等于它在0°c時體積的1/273；或在壓強不變時，一定質量的氣體的體積跟熱力學溫度成正比。由法國科學家蓋呂薩克在實驗中發現，故名。適用于理想氣體，對高溫、低壓下的真實氣體也近似適用。

2、亨利定律

在一定溫度下，氣相總壓不高時，對于稀溶液，溶質在溶液中的濃度與它在氣相中的分壓成正比；道爾頓分壓定律，在溫度和體積恒定時，混合氣體的總壓力等于組分氣體分壓力之和，各組分氣體的分壓力等于該氣體單獨占有總體積時所表現的壓力。
