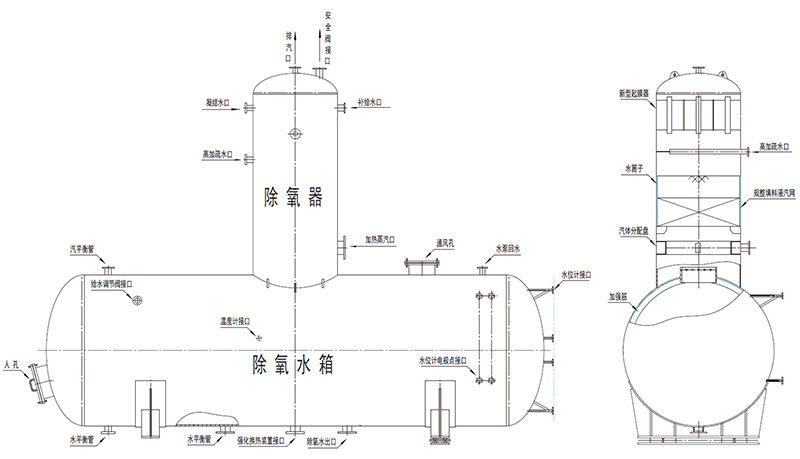

01

安全閥：裝在水箱上，當設備內在壓力超出允許值時，安全閥自動打開泄壓，起安全保護作用。

02

壓力表：裝在除氧器上部，監視設備內的壓力。

03

溫度計：裝在水箱下部，監視水箱內水的溫度。

04

蝶閥：裝在加熱蒸汽管路上，借助電動調整器，調節加熱蒸汽流量，以使除氧器內壓力保持在額定范圍內。

05

截止閥：裝在二次加熱蒸汽管路上；調節二次加熱蒸汽流量。

06

調節閥：裝在化學補水管上；借助電動水溫調節系統，調節補給水流量；以維護水箱的正常水位。

07

液位計：裝在水箱上，監視水箱內的水位。

08

電動閘閥：裝在水箱放水管路上，當水箱水位超過某一極限時，借助電動水位調節系統，電動閘閥自動打開，將超出極限水位的那部分水排到疏水箱去。

09

壓力自動調整器：自動調節加熱蒸汽進口法蘭的開度。既調節蒸汽流量，又保持除氧器內壓力穩定。

10

電動水位調節系統：自動調節補給水流量及控制極限水位放水閥（電動閘閥）

11

監視除氧器內主凝結水：化學補水、疏水、加熱蒸汽進口及給水，排汽出口溫度的溫度計

12

監視加熱蒸汽：主凝結水、化學補水、疏水進口壓力的壓力表
