工作原理

A、工作原理

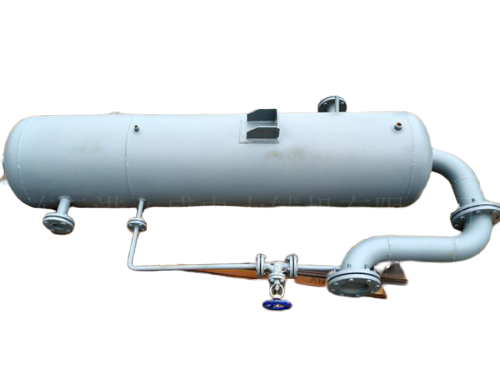

除氧器排汽余熱回收裝置的筒體上部裝有噴水冷卻管室，噴水冷卻管室由高效旋射流霧化噴嘴群組成，它的一側接冷卻水進水管。噴水冷卻管室的下面是霧化空間，霧化空間的下面是分水消音孔板和填料組，填料組下面是蒸汽分配器，蒸汽分配器的一側接排汽進口管。
本新型除氧器排汽余熱回收裝置與普通除氧器余汽回收裝置不同，它是將霧化、淋水盤、液膜三種傳熱傳質方式縮化為一體，因此有很高的效率，它不僅有很大的吸熱功能，而且對不凝結氣體具有很強的解析能力，將普通的淋水，降膜改為強力霧化降膜，增加了液膜更新度，使液膜強力卷吸大量蒸汽，增加了傳熱傳質功能。

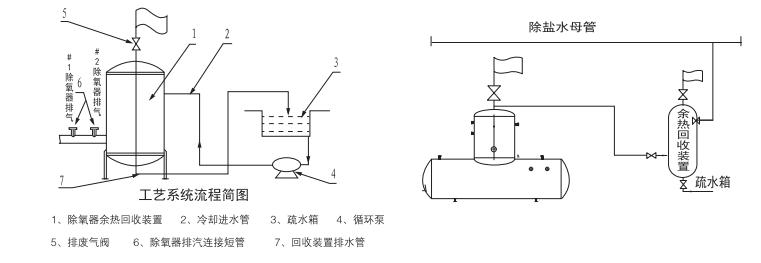

B、工藝流程
經除鹽水母管引冷卻水從除氧器排汽余熱回收裝置進水管室進入裝置內部，將除氧器的排汽由除氧器的排大氣門前，接管引入收能器，在設備內部經過充分的傳質、傳熱，不凝結氣體從上部排廢氣口排出，凝結后的水與噴出的霧化液膜一同向下流動，從出水口流出，進入疏水箱。
